當前位置:首頁>>產品中心>>渦街流量計

氣體渦街流量計

氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-25℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。主要用于工業管道氣體介質流體的流

在線預約
產品詳情PRODUCT DETAILS

     氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-25℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。主要用于工業管道氣體介質流體的流量測量。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受液體密度、壓力、溫度等參數的影響。

工作原理:

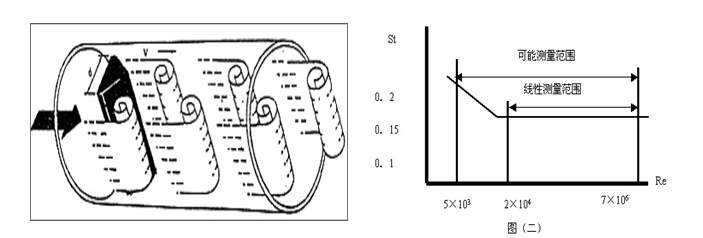

     在流體中設置三角柱型旋渦發生體,則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡門渦街,如圖(一)所示。

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路,即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。






圖(一)旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,表體通徑為D,根據卡曼渦街原理,有如下關系式: 式一

圖(二)在曲線表中St=0.17的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速,由流速V求出體積流量,式二。
式一
式二
f=St.V/〔(1-1.25d/D)d〕
Q=3600f/K或M=ρ3600 f/K
式中:f-發生體一側產生的卡門旋渦頻率
式中:K=儀表常數(1/m3)。
St-斯特羅哈爾數
M=質量流量
V-流體的平均流速
Q=體積流量(m3/h)
d-柱體流面寬度
ρ=介質密度(kg/m3)
D-管道內徑
F=頻率Hz








渦街流量計是應用非常**的一種流量計儀表,幾乎可以計量所有在管道中流動的介質,包括各種氣體和蒸汽。本公司生產的渦街流量計可分為以下幾大類:

安裝形式:法蘭卡裝式渦街流量計 法蘭連接式渦街流量計 插入式渦街流量計
油壬連接式渦街流量計 焊接式渦街流量計
使用用途:普通型渦街流量計 分體式渦街流量計 高溫型渦街流量計
高壓型渦街流量計 防爆型渦街流量計
信號傳輸:現場顯示型渦街流量計 遠傳型渦街流量計 無線遠傳測控系統
配置組成:溫壓雙補型渦街流量計 溫度補償型渦街流量計 壓力補償型渦街流量計
定值補償型渦街流量計 智能蒸汽流量計

常用氣體介質的標準狀態下密度(0.101235MPa,20℃)見表5

氣體

密度(kg/

氣體

密度(kg/

氣體

密度(kg/

乙炔

1.083

正丁烷

2.4163

乙烷

1.2500

氨氣

0.7080

乙烯

1.1660

甲烷

0.6669

丙烷

1.8332

氖氣

0.83914

天然氣

0.776

空氣

1.2041

氬氣

1.6605

二氧化碳

1.829

一氧化碳

1.165

氫氣

0.0838

氧氣

1.3302

丙稀

1.7459

氮氣

1.1646



























氣體渦街流量計技術參數:


15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公稱壓力(MPa)
DN15-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)
壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)
本體材料
1Cr18Ni9Ti,(其它材料協議供貨)
允許振動加速度
壓電式:0.2g      電容式:1.0~2.0g
精確度
±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范圍度
1:6~1:30
供電電壓
傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池
輸出信號
方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA
壓力損失系數
符合JB/T9249標準 Cd≤2.4
防爆標志
本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5
防護等級
普通型IP65     潛水型 IP68
環境條件
溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa
適用介質
氣體、液體、蒸汽
傳輸距離
三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω























氣體渦街流量計選型:

1.參比條件下渦街流量傳感器工況流量范圍表
1).氣體:常溫常壓空氣,t=20℃,P=0.1MPa(絕壓),ρ=1.205 kg/m3,υ=15×10-6 m2/s。
2).液體:常溫水,t=20℃,ρ=998.2kg/m3,υ=1.006×10-6m2/s。
儀表口徑(mm)
液體
氣體
測量范圍(m3/h)
輸出頻率范(Hz)
測量范圍(m3/h)
輸出頻率范圍(Hz)
15
0.4~4
40~400
2.8~12
278~1190
20
0.7~7
26~260
6~30
226~1130
25
1~10
21~210
8.8~55
190~1140
32
1.5~15
15~150
15~140
126~1036
40
2.5~25
13~130
25~205
140~1040
50
3.5~45
9~190
35~350
94~1020
65
5.5~75
6.7~91
60~600
73~730
80
8.5~110
4.1~82
86~860
55~690
100
16~180
4.7~69
130~1300
42~536
125
25~270
4.3~49
220~2200
38~380
150
35~350
2.8~43
350~4000
33~330
200
65~650
2~31
560~8000
22~315
250
95~950
1.5~25
890~11000
18~221
300
150~1500
1.2~24
1360~18000
16~213
-300
150~1500
5.5~87
1560~15600
85~880
-400
180~3000
5.6~87
2750~27000
85~880
-500
300~4500
5.6~88
4300~43000
85~880
-600
450~6500
5.7~89
6100~61000
85~880
-800
750~10000
5.7~88
11000~110000
85~880
-1000
1200~1700
5.8~88
17000~170000
85~880
>(1000)
協議

協議




































注:表中(300)~(1000)口徑為插入式

氣體渦街流量計型譜:
型    譜
說    明
XT-LUG

渦街流量儀表
檢測
B
壓電式傳感器
方式
E
電容式傳感器
通徑

DN
15~1000
單位:mm
連接方式

1
僅對滿管型
法蘭連接型
2
僅對滿管型
法蘭卡裝型
3
僅對插入型
簡易插入型
4
僅對插入型
球閥插入型
測量介質

2
液體
3
氣體
4
蒸汽
使用環境

P
普通型
B
防爆型
輸出信號

1
脈沖輸出
2
24V,4~20mA電流輸出
液晶顯示
3
RS-485通訊
4
電池供電,不帶補償
5
溫壓補償一體,
24V,4~20mA電流輸出型
6
溫壓補償一體,電池供電型
選型
例如: XT-LUGB-DN5024P6 滿管型壓電式渦街流量儀表,通徑DN50,法蘭卡裝
說明
型連接,介質為蒸汽,溫壓補償一體,24V,4~20mA電流信號輸出,液晶顯示

















































氣體渦街流量計選型及計算:

  1、流量計的口徑應根據*大使用流量Qv來選擇,為了獲得盡可能寬的使用流量范圍,使用*大流量應不小于流量計額定*大流量Qmax的1/2。流量計的線性流量范圍對應的雷諾范圍2×104~7×106。液體表可根據圖6直接查表2選用,而氣體表則應計算出工況狀態的流量范圍后根據圖7查表2選用,測量飽和蒸汽查表3。
